Solution avec PcVue permettant jusqu’à 30% d’économies d’énergie.
La SFL (Société Immobilière Lyonnaise), propriétaire du bâtiment, a récemment entrepris une rénovation complète des bureaux du Louvre. Un système de gestion technique centralisé (GTC) efficace était nécessaire pour permettre à l’entreprise de surveiller et d’exploiter le bâtiment de 37 000 m2.
L’objectif est de permettre une réduction de la consommation énergétique de 20 à 30%. Ce bâtiment date de 1852 et est situé en face du Musée du Louvre à Paris.
Construit sur ordre de l’empereur Napoléon III, il était à l’origine destiné à des boutiques. Aujourd’hui, les deux premiers niveaux du Louvre des Antiquaires abritent plus de 250 boutiques sur 10 000 m2, dont 30 boutiques spécialisées dans les arts et la culture, avec des objets d’art d’Europe, d’Asie et du Moyen-Orient.
Six étages supérieurs sont dédiés au Centre d’affaires appelé Le Louvre des Entreprises qui accueille depuis 1990 des locataires prestigieux, parmi lesquels le Ministère des Finances, l’Ambassade des États-Unis et la Banque de France.
La supervision PcVue surveille divers équipements dont :
- Pompes à chaleur France Energie équipées de régulateurs OEM KARNO ; au total, 1 200 pompes à chaleur seront surveillées.
- Eclairage avec modules multi-capteurs infrarouges ACELIA.
- Stores avec modules ACELIA pour moteurs 230V.
- Télécommandes THERMOKON pour le contrôle centralisé des pompes à chaleur, de l’éclairage et des stores.
- Acquisition de données à partir de panneaux divisionnaires à plusieurs niveaux, via les automates Johnson Controls FX15.
Cette architecture utilise la technologie LonWorks® et est complétée par :
- Equipements d’alimentation : unités de climatisation et sous-stations de régulation et de distribution électrique, contrôlés via des dispositifs TREND IP.
- Tous les compteurs des locataires et les tableaux centraux basse tension : PcVue traite et analyse les données de quelque 250 compteurs sur Modbus.
- Un automate TSX prend en charge la gestion de l’alimentation de secours (GE).
La portée du projet comprendra plus de 2 500 nœuds LonWorks®.

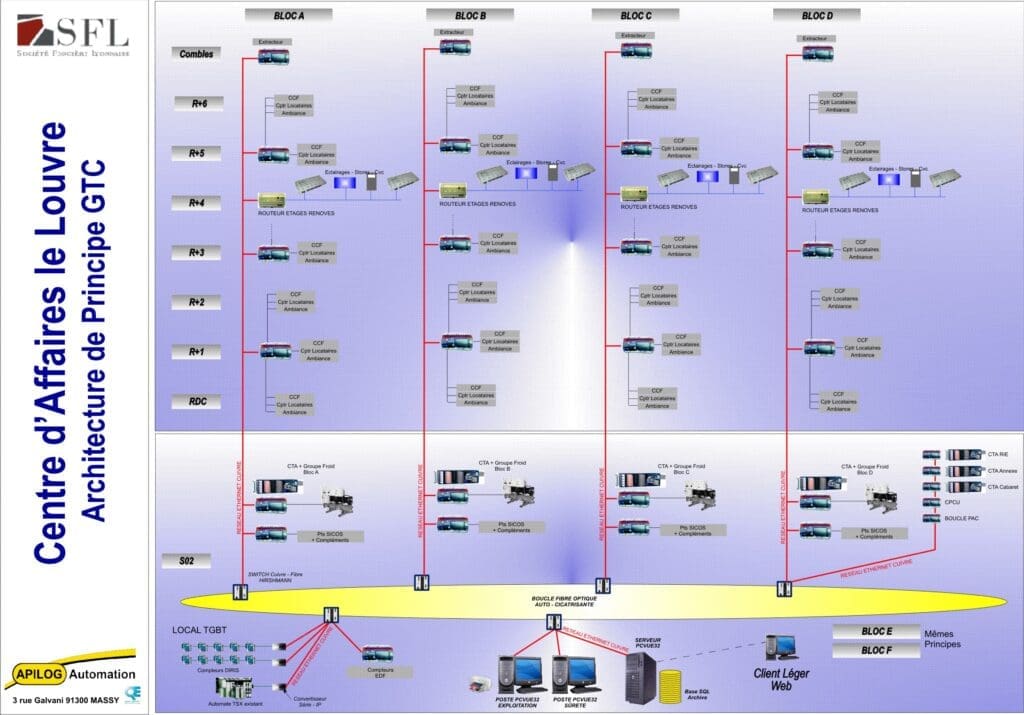

L’architecture BMS se compose de 36 serveurs Loytec L-INX, de 3 postes de supervision PcVue avec accès client léger WebVue via Internet/intranet et de NL Facilities de Newron System (utilisant la version Monitoring and Zoning pour la surveillance et la subdivision des zones).
Grâce à la flexibilité et à la technologie avancée de PcVue, APILOG AUTOMATION a pu réaliser une intégration ouverte des systèmes matériels et logiciels. La solution permet de gérer tous les équipements du bâtiment et d’intervenir rapidement en cas d’urgence. Elle présente un comportement simple à utiliser et efficace qui permet un contrôle rapide de chaque zone tout en permettant une reconfiguration dynamique.
Cette application se distingue par sa gestion et son optimisation de la consommation énergétique, permettant d’atteindre des économies d’énergie attendues de l’ordre de 20% à 30%.
